Stahlbetonanalyse 21
von Prof. Dr. Richard Rojek
Forschungsbericht 1: Tragverhalten ohne Stegbewehrung

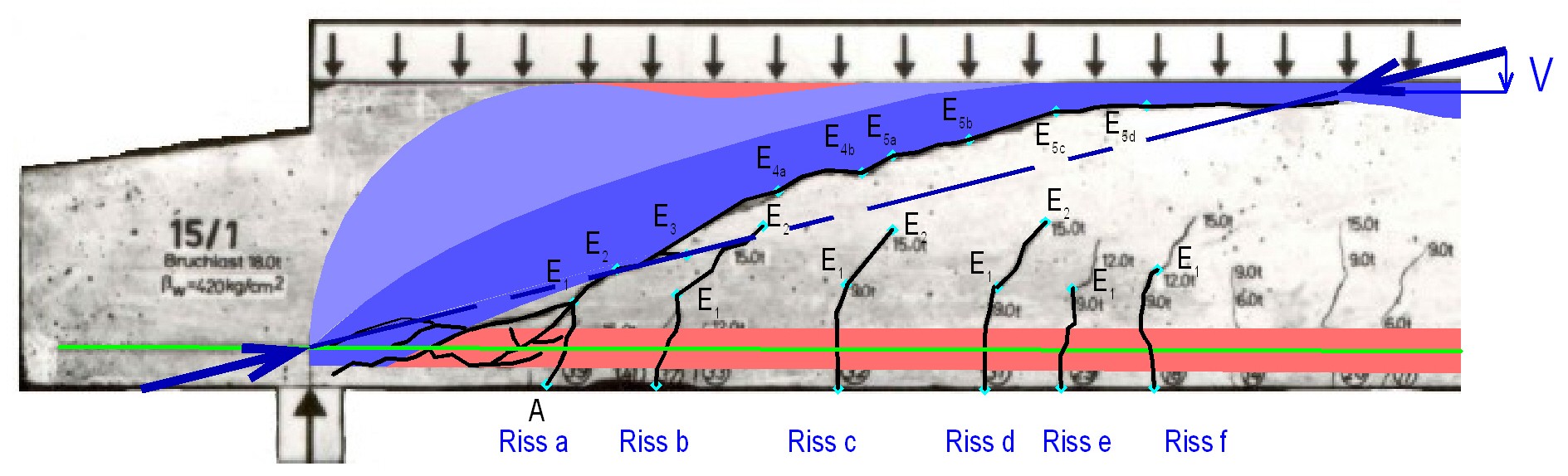

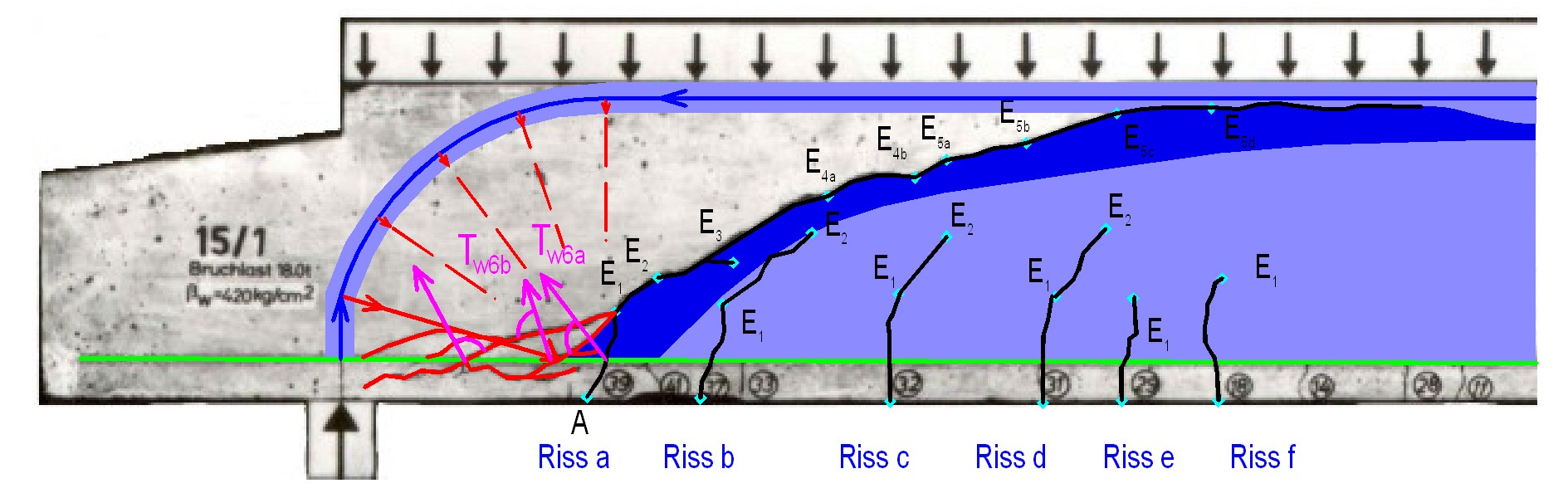

Dieser Bericht zeigt an Hand von über 300 in der Fachliteratur dokumentierten Rissbildern auf, welche Zugspannungen in den Tragwerken ohne Stegbewehrung entstehen. Die Methode ermöglicht insbesondere auch, die einzelnen Entwicklungsstufen von kritischen Stegrissen zu begründen. Diese Entwicklung kann sich in bis zu sieben klar abgrenzbaren Stufen einstellen. Für jede einzelne Stufe wurde ein Rechenmodell zur Bestimmung der jeweiligen Grenztragfähigkeit entwickelt. Dabei spielt die Tiefe der Risse, die zunächst durch die Biegebeanspruchung entstehen, eine maßgebliche Rolle. Entsprechend werden auch Rechenmodelle zur Bestimmung der Risstiefen zur Verfügung gestellt.
Bei den durchgeführten Analysen wurde strikt getrennt zwischen Biegebereichen und D-Bereichen. Da es bei Stahlbetontragwerken, die Risse aufweisen, keine Bereiche gibt, in denen die Spannungen nach der Biegetheorie bestimmt werden können, beschreibt der Begriff "Biegebereich" im vorliegenden Fall Tragwerksabschnitte, für die im Zustand I (ungerissene Bereiche) die Biegetheorie gilt. Die durchgeführten Analysen zeigen u. a. auch, dass nicht nur Auflager und Einzellasten D-Bereiche darstellen, sondern auch die Bereiche um Momentennullpunkte.
Da Belastungsversuche auf Grund der einfacheren Handhabung vorzugsweise mit Einzellasten durchgeführt werden, sind die durchgeführten Untersuchungen über die Wechselwirkungen von Einzellasten mit den übrigen D-Bereichen (Auflager und Momentennullpunkte) von besonderem Interesse. Sie zeigen, dass auch bei vergleichsweisen großen Abständen der Lasten von den D-Bereichen anteilig Sprengwerke oder vergleichbare Tragsysteme entstehen, deren Spannungen in unbekannter Größe sich den Beanspruchungen aus der Biegung überlagern. Man kann daher aus solchen Versuchen nicht das Tragverhalten bei anderen Belastungsarten (z. B. Gleichlasten) eindeutig bestimmen.
Diese Thematik sowie verschiedene andere Themen werden als in sich abgeschlossene Aufsätze als Auszüge aus FB 1 zusätzlich zur Verfügung gestellt.
Der Forschungsbericht 1 kann als Ganzes hier aufgerufen werden:
STAHLBETONANALYSE 21 Teil 1: Tragverhalten ohne Stegbewehrung
